靶式流量計工作原理
新一代智能靶式流量計，集流量、溫度、壓力檢測功能于一體，采用先進的單片機技術和電容式壓力傳感器，產品無可動部件，抗振動、抗雜質、抗干擾能力強;具有操作簡單，安裝容易，免維護，故障自檢，運行費用低等一系列特點。已廣泛應用于半水煤氣、焦?fàn)t煤氣、重油、渣油計量、瀝青、液體石蠟、甲苯、硫酸、天然氣、甲烷氯化物、煙道氣、氯氣、污水、純凈水等以及其它特殊介質的計量，解決了多年來業內疑難流量計量。
二、工作原理
當介質在測量管中流動時，因其自身的動能與靶板產生壓差，而產生對靶板的作用力，使靶板產生微量的位移，其作用力的大小與介質流速的平方成正比，靶板所受的作用力經靶桿傳遞，使傳感器的彈性體產生微量變化，從而打破貼片電容組成的電橋平衡。產生與流量在靶板上作用力對應的電壓信號：由流體流量特征的影響，流量與電橋產生的電壓的平方成正比。

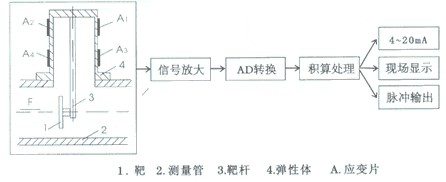

靶式流量計工作原理圖
三、產品特點
1、整臺儀表在設計中無可動部件，插入式結構，拆卸方便;
2、整機可做成全密封無死角，無任何泄漏點，可耐 42MPa 高壓;
3、可選用多種防腐及耐高低溫材質（如哈氏合金，鈦等）;
4、儀表內設自檢程序，故障現象一目了然;
5、傳感器不與被測介質接觸,不存在零部件磨損,使用安全可靠;
6、可就地采用干式標定方法，即采用砝碼掛重法。單鍵操作可完成標定;
7、具有一體化溫度、壓力補償，直接輸出質量或標方;
8、具有多種安裝方式供選擇，如選擇在線插入式，安裝費用低;
9、具有可選小信號切除、非線性修正、濾波時間可選擇;
10、能準確測量各種常溫、高溫500度、低溫-200度工況下的氣體、液體流量;
11、計量準確，精度可達到 0.5%;
12、重復性好，一般為 0.05～0.08%，測量快速;
13、壓力損失小，僅為標準孔板的 1/2△P 左右;
14、抗干擾，抗雜質能力特強;
15、可根據實際需要更換阻流件（靶片）而改變流量范圍;
16、低功耗電池現場顯示，能在線直讀示值，顯示屏可同時讀取瞬時和累積流量及百分比棒圖;
17、多種輸出形式，能遠傳各種參數;
18、抗震動性強，一定范圍內可測脈動流;
